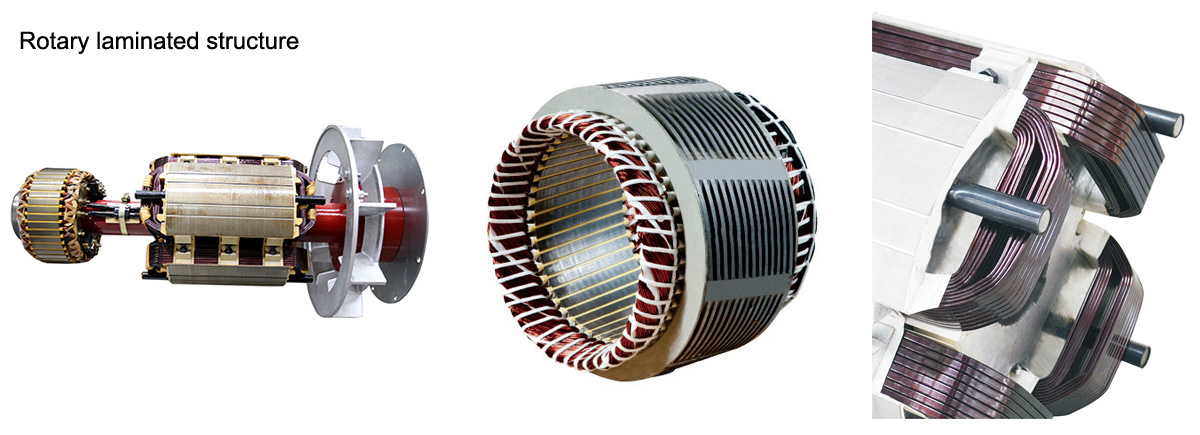

EvoTec hat seine eigene fortschrittliche Generator-Design-Technologie - 8 nationale Gebrauchsmodell-Patente und 3 Aussehen-Patente, einschließlich Dreiphasen-Synchron-Generator-Dreh-Laminiert-Stator-Struktur-Patent, weichen End-Ring-Feststruktur-Patent an beiden Enden der Statorspule, Dreiphasen-Synchron-Generator-Rotorspule-Zwischendrehung-Isolierungsstruktur-Patent und etc.

Produkteigenschaften und Leistungsbeschreibung von EvoTec

Produkteigenschaften

1. Der Generator-Design von kompakter Größe und kürzerer Länge erhöht effektiv das Trägheitsmoment des Rotors, vermeidet Resonanz mit dem Hauptbeweger und gewährleistet die Betriebssicherheit des Generators.
2. Die hocheffiziente Wicklungskonstruktion ermöglicht es dem Generator, eine niedrigere Temperatur auf der Generatoroberfläche und eine höhere Energieeffizienz zu haben.
3. Die eingebaute AC-Erregerstruktur macht den Generator mit kleineren Vibrationen und geringeren Verlusten, was die Betriebssicherheit und die Reaktionsgeschwindigkeit des Erregers verbessert.
4. 2/3 Pitch Wicklungen, ausgestattet mit professioneller Dämpfungsstruktur Optimierung Design, effektiv unterdrücken die Wellenform Verzerrung der Strom- und Ausgangsleitung Spannung, während die Stabilität des Betriebs zu verbessern, und hat überlegene parallele Betriebsleistung.
5. Das fortgeschrittene und ausgereifte automatische Spannungsregler-Steuersystem garantiert effektiv die statische Genauigkeit und gute dynamische Leistung des Generators.
6. Das Hochgeschwindigkeits-dynamische Gleichgewichtskonzept europäischer High-End-Produkte wird angenommen, um die Gleichgewichtsgenauigkeit des Rotors zu verbessern und effektiv die höhere Zuverlässigkeit des Rotorbetriebs zu gewährleisten.

Elektrische Leistung

1. Erregungssystem
EvoTec verfügt über 3 nationale Patente auf seinen professionellen automatischen Spannungsregler der Serie ETC. Die Standard-Alternatoren von EvoTec werden mit AVR ETC-1 montiert, der über die eingebaute Frequenzkompensation (Niederfrequenzschutz), Festkörper-Anregung, EMI-Filterung (elektromagnetischer Störfilter), Stabilitätseinstellungsfunktion sowie über die mehreren Spannungsoptionen und Sicherungsschutzfunktionen verfügt. Es hat eine gute elektromagnetische Kompatibilität und Anti-Störungsfähigkeit.
Die Ausgangsleistung des Erregerrotors wird über einen dreiphasigen Vollwellenbrückenglichrichter an den Hauptrotor ausgegeben, und der Überspannungsunterdrücker am Gleichrichter schützt den Gleichrichter vor dem durch Kurzschluss oder parallelen Out-of-Step verursachten Schlag.
Der AVR ETC-2 verfügt über eine Parallelbetriebsfunktion und eine Übererregungsschutzfunktion. AVR ETC-3 eignet sich für unabhängige Stromversorgungsanregungssysteme mit PMG und verfügt über eine ausgezeichnete Parallelbetriebsstabilität.
2. Isolierungssystem
Die ausgereifte Vakuumdruckmässigkeitstechnologie und die fortgeschrittene Beschichtungstechnologie, die bei der Wicklung des Rotors verwendet wird, können die Festigkeit und Stabilität des Stators und der Wicklung des Rotors erheblich verbessern. Die Auswahl der internationalen Marke von Isolationsfarbe und Isolationsmaterialien sowie der erstklassigen inländischen Marke von elektromagnetischen Drahten gewährleisten die hohe Zuverlässigkeit der Isolationsleistung und die überlegene elektrische Leistung des Generators.
Die Behandlung feuchtigkeits-, schimmel- und salzsprühdichter auf Wickelflächen kann den Generator gegen marine und industrielle korrosionssichere raue Umgebungen schützen.
3. EvoTec-Generatoren sind 2/3 Steigungswicklung mit Eisenkernschaltstruktur, die effektiv die dritte Harmonik der Spannung unterdrücken kann (3., 9., 15., 21., 27...); es ist das beste Design für fehlerfreie Stromversorgung von nichtlinearen Lasten Im Parallelbetrieb oder parallel zum Stromnetz kann die 2 / 3-Steigungsstruktur den übermäßigen neutralen Leitungsstrom, der durch die große Steigungswicklung erzeugt wird, effektiv unterdrücken.
4. Spannungsgenauigkeit - Bei beliebigen Leistungsfaktoren und Geschwindigkeitsänderungen innerhalb von ±4% beträgt die Stabilitätsspannungseinstellungsrate ±0,5%.
5. Fernspannungseinstellung - Mit der Fernspannungseinstellungsfunktion ist es bequem für den Benutzer, die Spannung aus der Ferne anzupassen.
6. Telefon-Störungen - THF<2% erfüllt die Anforderungen der EN 60034-1 und TIF<50D erfüllt die Anforderungen der NEMA MG1-32.
7. Funkstörungen - Die elektromagnetische Kompatibilität erfüllt die europäischen Sicherheitsanforderungen und die Anforderungen der EN 60034-1 vollständig.
8. Ausgangsmodus - 12 Anschlussblöcke sind auf dem Anschlussblock am Nichtantriebsende installiert und es gibt genügend Verdrahtungsraum in der Anschlussbox mit hochwertiger Stahlplattenkonstruktion. Die abnehmbare Seitenplatte der Terminalbox ist bequem für den Benutzer zu bedienen.

Mechanische Eigenschaften

1. Der Rahmen des Generatorstators wird mit Stahlplatte verschweißt, um die strukturelle Festigkeit zu verbessern und das Gewicht der gesamten Maschine zu reduzieren. Die Welle ist aus hochwertigem Stahl gefertigt, um ihre Drehfestigkeit zu gewährleisten. Der Endschild ist mit höherfestigem Gusseisen gegossen, das die Schäden durch die Vibration des Generators während des Betriebs effektiv lindert.
2. Die Generatoren der Serie TCU verfügen über zwei Strukturen - Einzellager und Doppellager. Der Generator mit Einzellager ist mit einem Flansch und einer flexiblen Kupplungsscheibe am Antriebssende mit dem Hauptantrieber verbunden und am Nichtantriebssende ist ein mittelfester Gusseisenend montiert. Die vorderen und hinteren Enden des Generators mit Doppellager sind durch mittelfeste, hochfeste Gusseisen-Endschild verbunden.
3. Der Rotor nimmt die Hochgeschwindigkeits-dynamische Gleichgewichtstechnologie an, um die Gleichgewichtsgenauigkeit des Rotors und die Stabilität des Rotors zu verbessern. Der Rotor des Generators mit Doppellager verfügt über eine halbtuschliche dynamische Gleichgewichtsverstellung.

Qualitätssicherung

EvoTec-Generatoren werden in strikter Übereinstimmung mit den Anforderungen des Qualitätsmanagementsystems ISO9001 hergestellt und EvoTec hat die CE-Zertifizierung für Industriegeneratoren und die CCS-Zertifizierung für Marinegeneratoren erhalten.
